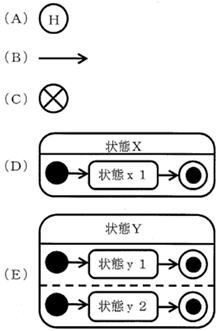

下記の(A)〜(E)は、UMLのステートマシン図で用いられる構成要素である。
これら構成要素に関する記述のうち、最も適切なものはどれか。



  (A) は履歴状態指示子を表す要素であり、実施されたすべての遷移についての履歴
   情報が蓄積されることを意味する。
 ◆(B) は遷移を表す要素であり、ある1つの状態に着目したとき、その状態を遷移先
   とする遷移は最大で1個まで記述できる。
  (C) は退場点を表す要素であり、1つのステートマシン図に対して最大で1個まで
   記述できる。
 ぁ(D) はコンポジット状態を表す要素であり、ある状態の内部に、さらにいくつかの
   状態遷移があることを意味する。
 ァ(E) は直交状態を表す要素であり、破線で区切られた領域のうち少なくとも1つの
   領域の状態遷移が終了すれば、直交状態から別の状態へ遷移できる。
