問５３

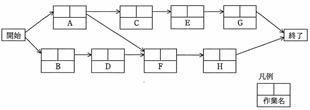

次のプレシデンスダイアグラムで表現されたプロジェクト
スケジュールネットワーク図を、アローダイアグラムに
書き直したものはどれか。ここで、プレシデンスダイア
グラムの依存関係は全てＦＳ関係とする。

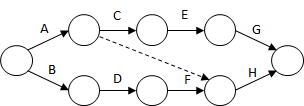

ア

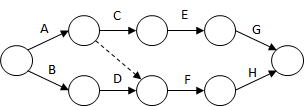

イ
ウ

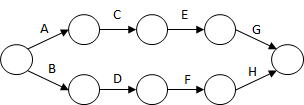

エ
答えはこちら
次のプレシデンスダイアグラムで表現されたプロジェクト
スケジュールネットワーク図を、アローダイアグラムに
書き直したものはどれか。ここで、プレシデンスダイア
グラムの依存関係は全てＦＳ関係とする。
ア
イ
ウ
エ
