令和３年度秋期応用情報技術者試験問題問４７

問４７

UMLにおける振る舞い図の説明のうち、アクティビティ図のものはどれか。

ア　ある振る舞いから次の振る舞いへの制御の流れを表現する。

イ　オブジェクト間の相互作用を時系列で表現する。

ウ　システムが外部に提供する機能と、それを利用する者や外部システムとの関係を表現する。

エ　一つのオブジェクトの状態がイベントの発生や時間の経過とともにどのように変化するかを表現する。

答えはこちら

タグ：: UML; アクティビティ図; シーケンス図; ユースケース図; 状態遷移図

2020年06月06日08:41

平成２９年度秋期基本情報技術者試験問題問４６

問４６

UML2.0において、オブジェクト間の相互作用を時系列に表す図はどれか。

ア　アクティビティ図

イ　コンポーネント図

ウ　シーケンス図

エ　状態遷移図

答えはこちら

タグ：: アクティビティ図; コンポーネント図; シーケンス図; 状態遷移図; UML

2019年09月06日20:30

平成３１年度春期基本情報技術者試験問題問４６

問４６

UMLにおける振る舞い図の説明のうち、アクティビティ図のものはどれか。

ア　ある振る舞いから次の振る舞いへの制御の流れを表現する。

イ　オブジェクト間の相互作用を時系列で表現する。

ウ　システムが外部に提供する機能と、それを利用する者や外部システムとの関係を表現する。

エ　一つのオブジェクトの状態がイベントの発生や時間の経過とともにどのように変化するかを表現する。

答えはこちら

タグ：: UML; アクティビティ図; シーケンス図; ユースケース図; 状態遷移図

2018年10月03日20:36

Ⅰ－３
順序回路及び組合せ回路の設計に関する次の記述のうち、最も適切な
ものはどれか。

　①　アルゴリズミック・ステート・マシンは、条件ボックス、状態ボックス、決定
　　　ボックスを用いて組合せ回路を記述する。
　②　カルノー図は順序回路を最小化するために用いられる。
　③　状態遷移図の状態割り当ての違いによって回路規模は変わらない。
　④　ミーリ・マシンは順序回路であり、入力信号と状態レジスタが出力を
　　　決める。
　⑤　ムーア・マシンはパイプライン制御を行う順序回路である。

答えはこちら

タグ：: 組合せ回路; カルノー図; 状態遷移図; ムーア・マシン; ミーリ・マシン

2018年07月14日07:44

平成３０年度春期基本情報技術者試験問題問４

問４

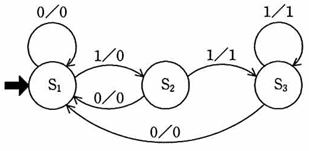

入力記号、出力記号の集合が｛０, １｝であり、状態
遷移図で示されるオートマトンがある。 0011001110 を
入力記号とした場合の出力記号はどれか。ここで、Ｓ₁は
初期状態を表し、グラフの辺のラベルは、入力／出力を表している。

〔状態遷移図〕
　　 image30HaruKihon04

　ア　0001000110　　イ　0001001110
　ウ　0010001000　　エ　0011111110

答えはこちら

タグ：: オートマトン; 状態遷移図

2017年11月04日08:29

平成２９年度春期応用情報技術者試験問題問６４

問６４
業務要件定義において、業務フローを記述する際に、
処理の分岐や並行処理、処理の同期などを表現できる
図はどれか。

　ア　アクティビティ図
　イ　クラス図
　ウ　状態遷移図
　エ　ユースケース図

答えはこちら

タグ：: アクティビティ図; クラス図; 状態遷移図; ユースケース図; UML

2017年06月13日20:14

平成２８年度秋期基本情報技術者試験問題問３

問３

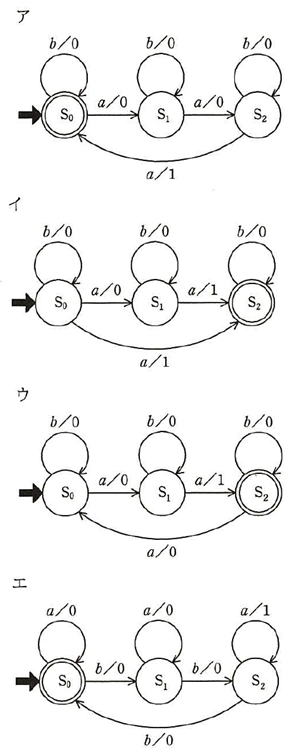

３００円の商品を販売する自動販売機の状態遷移図はどれか。
ここで、入力と出力の関係を“入力／出力”で表し、入力の “a” は “１００円硬貨”を、
“b” は “１００円硬貨以外” を示し、S₀～S₂は状態を表す。入力が “b” の場合は
すぐにその硬貨を返却する。また、終了状態に遷移する際、出力の “1” は商品の販売を、
“0” は何もしないことを示す。
　 image28AkiKihon3

答えはこちら

タグ：: 状態遷移図

2017年02月18日00:09

平成２８年度春期応用情報技術者試験問題問４８

問４８
プロセス制御などの事象駆動(イベントドリブン)による処理の仕様を
表現する方法として、適切なものはどれか。

　ア　DFD
　イ　E-R図
　ウ　クラス図
　エ　状態遷移図

答えはこちら

タグ：: 事象駆動; イベントドリブン; 状態遷移図
