令和４年度春期応用情報技術者試験問題問６６

問６６

UMLの図のうち、業務要件定義において、業務フローを記述する際に使用する、処理の分岐や並行処理、処理の同期などを表現できる図はどれか。

ア　アクティビティ図

イ　クラス図

ウ　状態遷移図

エ　ユースケース図

答えはこちら

タグ：: アクティビティ図; UML; クラス図; 状態変遷図; ユースケース図

2022年01月16日09:07

令和３年度秋期応用情報技術者試験問題問４７

問４７

UMLにおける振る舞い図の説明のうち、アクティビティ図のものはどれか。

ア　ある振る舞いから次の振る舞いへの制御の流れを表現する。

イ　オブジェクト間の相互作用を時系列で表現する。

ウ　システムが外部に提供する機能と、それを利用する者や外部システムとの関係を表現する。

エ　一つのオブジェクトの状態がイベントの発生や時間の経過とともにどのように変化するかを表現する。

答えはこちら

タグ：: UML; アクティビティ図; シーケンス図; ユースケース図; 状態遷移図

2021年06月19日08:32

商品の注文を記録するクラス (顧客、商品、注文、注文明細) の構造を概念データモデルで表現する。ａ～ｄに入れるべきクラス名の組合せはどれか。ここで、顧客は何度も注文を行い、一度に一つ以上の商品を注文でき、注文明細はそれぞれ1種類の商品に対応している。また、モデルの表記にはUMLを用いる。

　┌───┐　　　┌───┐　　　┌───┐　　　┌───┐
　│　　　│１　＊│　　　│１　＊│　　　│＊　１│　　　│
　│　ａ　├───┤　ｂ　├───┤　ｃ　├───┤　ｄ　│
　│　　　│　　　│　　　│　　　│　　　│　　　│　　　│
　└───┘　　　└───┘　　　└───┘　　　└───┘

　　　┌────┬────┬────┬────┐
　　　│　ａ　│　ｂ　│　ａ　│　ｂ　│
　┌─┼────┼────┼────┼────┤
　│ア│　顧客　│　注文　│注文明細│　商品　│
　├─┼────┼────┼────┼────┤
　│イ│　商品　│　注文　│注文明細│　顧客　│
　├─┼────┼────┼────┼────┤
　│ウ│　注文　│注文明細│　顧客　│　商品　│
　├─┼────┼────┼────┼────┤
　│エ│注文明細│　商品　│　注文　│　顧客　│
　└─┴────┴────┴────┴────┘

答えはこちら

タグ：: 概念データモデル; RDBMS; UML

2021年01月25日20:11

令和２年度秋期応用情報技術者試験問題問４６

問４６

UMLのアクティビティ図の特徴はどれか。

ア　多くの並行処理を含むシステムの、オブジェクトの振る舞いが記述できる。

イ　オブジェクト群がどのようにコラボレーションを行うか記述できる。

ウ　クラスの仕様と、クラスの間の静的な関係が記述できる。

エ　システムのコンポーネント間の物理的な関係が記述できる。

答えはこちら

タグ：: UML; アクティビティ図; コミュニケーション図; クラス図; コンポーネント図

2021年01月06日20:34

令和２年度秋期応用情報技術者試験問題問２７

問２７

UMLを用いて表した図のデータモデルから、“部品”表、“納入”表及び“メーカ”表を関係データベース上に定義するときの解釈のうち、適切なものはどれか。

　┌────┐　　　┌────┐　　　┌─────┐
　│　部品　│　　　│　納入　│　　　│　メーカ　│
　├────┤１　＊├────┤＊　１├─────┤
　│部品番号├───┤納入日　├───┤メーカ番号│
　│部品名　│　　　│数量　　│　　　│メーカ名　│
　│ 　…　 │　　　│ 　…　 │　　　│　　…　　│
　└────┘　　　└────┘　　　└─────┘

ア　同一の部品を同一のメーカから複数回納入することは許されない。

イ　“納入”表に外部キーは必要ない。

ウ　部品番号とメーカ番号の組みを“納入”表の候補キーの一部にできる。

エ　“メーカ”表は、外部キーとして部品番号をもつことになる。

答えはこちら

タグ：: UML

2020年10月15日21:50

令和元年度　技術士第一次試験問題(再)　情報工学部門　Ⅲ－１５

Ⅲ－１５

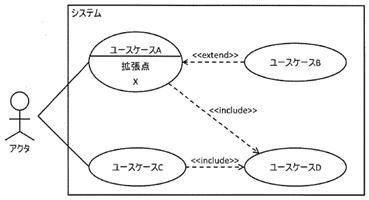

下記のUMLのユースケース図に関する記述として、最も適切なものはどれか。

image0a1315

①　ユースケースＤはユースケースＡとユースケースＣの共通の振舞いを抽出したものである。

②　ユースケースＡの振舞いの中のＸの段階で、ユースケースＤが実行される。

③　ユースケースＢの実行後にユースケースＡが実行される。

④　ユースケースＢの振舞いの中のＸの段階で、ユースケースＡが実行される。

⑤　ユースケースＡとユースケースＣの実行後にユースケースＤが実行される。

答えはこちら

タグ：: UML; ユースケース

2020年08月15日18:53

平成２９年度春期基本情報技術者試験問題問３５

問３５

OpenFlowを使ったSDN (Software-Defined Networking) の説明として、適切なものはどれか。

ア　RFIDを用いるIoT (Internet of Things) 技術の一つであり、物流ネットワークを最適化するためのソフトウェアアーキテクチャ

イ　音楽や動画、オンラインゲームなどの様々なソフトウェアコンテンツをインターネット経由で効率的に配信するために開発された、ネットワーク上のサーバの最適配置手法

ウ　データ転送と経路制御の機能を論理的に分離し、データ転送に特化したネットワーク機器とソフトウェアによる経路制御の組合せで実現するネットワーク技術

エ　データフロー図やアクティビティ図などを活用して、業務プロセスの問題点を発見し改善を行うための、業務分析と可視化ソフトウェアの技術

答えはこちら

タグ：: OpenFlow; SDN; CDN; UML

2020年08月06日20:12

平成２９年度春期基本情報技術者試験問題問２６

問２６

図のデータモデルを三つの表で実装する。このとき、“Ａ社への売上50,000円を、2017年4月4日に現金勘定に計上した” ことを記録する “移動”表のａ、ｂの適切な組合せはどれか。ここで、モデルの表記にはUMLを用いる。

┌─────┐　　　　　　　┌─────┐
│ 　勘定　 │　　　　　　　│会計取引　│
├─────┤２．．＊　　＊├─────┤
│勘定コード├───┬───┤取引番号　│
│科目名　　│┌──┴──┐│計上日　　│
└─────┘│ 　移動　 ││摘要　　　│
　　　　　　　├─────┤└─────┘
　　　　　　　│金額　　　│　　　　＼
　　　　　　　└──┬──┘　　┌───────────┐
　　　　　　　　　　△　　　　　│制約：　　　　　　　　│
　　　　　　　　　　│　　　　　│一つの会計取引に関する│
　　　　　　　┌──┴──┐　　│「借方」金額の合計と　│
　　　　　┌─┴─┐　┌─┴─┐│「貸方」金額の合計は　│
　　　　　│ 借方 │　│ 貸方 ││一致すること　　　　　│
　　　　　└───┘　└───┘└───────────┘

　　勘定　　　　　　　移動
　┌───┬───┐┌───┬───┬───┬────┐
　│ 勘定 │科目名││ 勘定 │借／貸│ 金額 │　取引　│
　│コード│　　　││コード│　　　│　　　│　番号　│
　┝━━━┿━━━┥┝━━━┿━━━┿━━━┿━━━━┥
　│２０８│売上　││　ａ　│　ｂ　│50,000│０１２２│
　├───┼───┤├───┼───┼───┼────┤
　│５１０│現金　││２０８│ 貸方 │50,000│０１２２│
　├───┼───┤├───┼───┼───┼────┤
　│５１１│預金　││５１０│ 貸方 │50,000│０１２４│
　├───┼───┤├───┼───┼───┼────┤
　│８１２│旅費　││８１２│ 借方 │50,000│０１２４│
　└───┴───┘└───┴───┴───┴────┘

　　会計取引
　┌────┬─────┬──┐
　│　取引　│　計上日　│摘要│
　│　番号　│　　　　　│　　│
　┝━━━━┿━━━━━┿━━┥
　│０１２２│2017-04-04│Ａ社│
　├────┼─────┼──┤
　│０１２４│2017-04-04│Ａ社│
　└────┴─────┴──┘
　　　┌───┬───┐
　　　│　ａ　│　ｂ　│
　┌─┼───┼───┤
　│ア│２０８│ 貸方 │
　├─┼───┼───┤
　│イ│２０８│ 借方 │
　├─┼───┼───┤
　│ウ│５１０│ 貸方 │
　├─┼───┼───┤
　│エ│５１０│ 借方 │
　└─┴───┴───┘
